Ferrite

FS0005
0 Recensioni

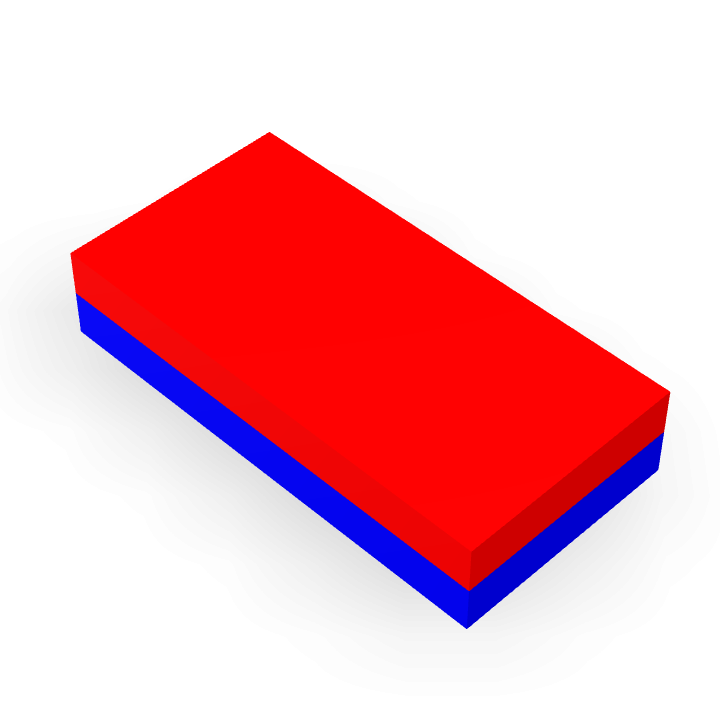

Anisotropic Ferrite 20mmX10mmX4mm

QuantitàPrezzo unitario
€		Totale parziale
€		Carrello

Il prezzo varia in funzione della quantità.(Escl.VAT)

Specifiche del prodotto 2D Disegno 3D Disegno
Pagina precedente
Voce Nome simbolo SI CGS
Forma Longitudinale L 20 mm 2 cm
Accanto W 10 mm 1 cm
Altezza H 4 mm 0.4 cm
direzione di magnetizzazione M A
peso Net 0.004 kg 4 g
Trattando la superficie  μm
immobili Magnetic Surface densità di flusso magnetico B 91.3 mT 913 Gauss
potenza di aspirazione
Forza di attrazione		 F 0.41 kgf 410 gf
Punto di movimento
La densità di flusso magnetica		 Bd 143.9 mT 1439 Gauss
Flusso totale φo 0.00002879 Wb 2879 Mx
Modulus di Permeance Pc 0.61 Pc -
Utilizzare temperatura limite superiore Tw 250 ℃ 482 °F
Utilizzare temperatura limite inferiore Tw -50 ℃ -58 °F
proprietà del materiale simbolo Materiale Anisotropic Ferrite Y30H-1
Insediamento rimanente Br 380-400 mT 3.8-4.0 kG
Forza coercitiva Hcb 230-275 kA/m 2.87-3.44 kOe
Forza coercitiva intrinseca Hcj 235-290 kA/m 2.94-3.62 kOe
Prodotto massimo di energia BH 27-32 kj/m3 3.4-4.0 MGOe
coefficiente di temperatura Br -0.18 %/℃ 31.68 %/°F
Hcj 0.18 %/℃ 32.32 %/°F
limite di temperatura superiore Tw ≦200 ℃ ≦392 °F
temperatura di Curie Tc 460 ℃ 860 °F
densità ρ 5 kg/m3 -
Osservazioni REACH RoHS Directive

*Densità di flusso magnetico e la forza di adsorbimento e calore dipende dal materiale di misurazione e l'ambiente. Si tratta di valori di riferimento, non il valore garantito.
